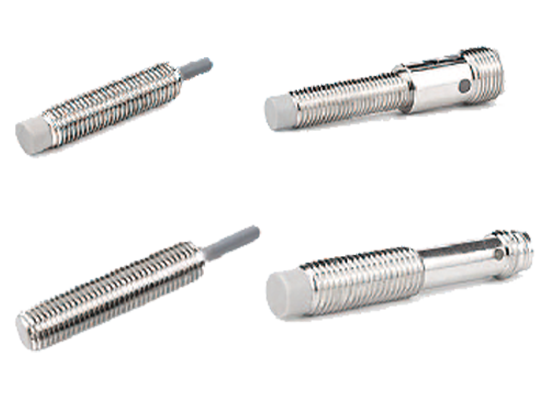

 | ? 檢測距離可選性范圍廣 ? 超高精度， 可靠性強 ? 規格：M8x30mm，M8x35mm， M8x45mm，M8x45mm-(M8-3針)，M8*53-(M12-4針)，M8x60mm-(M8-3針)， M8x70mm-(M12-4針) ? 重復精度：＜1% ? 產品認證：CE |
▊配置說明
外觀 |  |  |  | |||||||||||
尺寸 | M8x30mm | M8x35mm | M8x35mm | |||||||||||
感應距離 | 1.0mm±10% | 2.0mm±10% | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | ||||||
安裝方式 | 埋入式(齊平) | 埋入式(齊平) | 非埋入式(非齊平) | |||||||||||
標準檢測物體 | 6*6*1mm(Fe) | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | ||||||||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | 銅鍍鎳 | |||||||||||
是否帶LED | 黃色LED | 黃色LED | 黃色LED | |||||||||||
工作電壓 | 10-30VDC | 10-30VDC | 10-30VDC | |||||||||||
連波 | ＜10% | ＜10% | ＜10% | |||||||||||
無負載電流 | ＜10mA | ＜10mA | ＜10mA | |||||||||||
最大負載電流 | ＜150mA | ＜150mA | ＜150mA | |||||||||||
漏電流 | ＜0.01mA | ＜0.01mA | ＜0.01mA | |||||||||||
電壓降 | ＜1.5V | ＜1.5V | ＜1.5V | |||||||||||
開關頻率 | 2KHz | 1.5KHz | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | 400Hz | ||||||
響應時間 | 0.1ms | 0.1ms | 0.1ms | 0.1ms | 0.5ms | 0.2ms | 0.3ms | 0.5ms | ||||||
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ＜15%(Sr) | |||||||||||
重復精度 | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | |||||||||
防護等級 | IP67 | IP67 | IP67 | |||||||||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | -25°C~+70°C | |||||||||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ＜10%(Sr) | |||||||||||
電短路/過載流保護 | YES/260mA | YES/260mA | YES/330mA | YES/260mA | ||||||||||
感應面材質 | PA66 | PA66 | PA66 | |||||||||||
連接方式 | ?2.5mm 2m PVC電纜線，3*0.15mm2 | M8插頭，三針 | M8插頭，三針 | |||||||||||
重量 | 約28.0g | 約32.1g | 約31.4g | |||||||||||
型 號 | NPN常開 | LHJK-M8-30-Z322-1NO | LHJK-M8-30-Z32--2NO | LHJK-M8-35-M83-1NO | LHJK-M8-35-M83-2NO | LHJK-M8-35-M83-3NO | LHJK-M8-F35-M83-2NO | LHJK-M8-F35-M83-4NO | LHJK-M8-F35-M83-6NO | |||||
NPN常閉 | LHJK-M8-30-Z32-1NC | LHJK-M8-30-Z32--2NC | LHJK-M8-35-M83-1NC | LHJK-M8-35-M83-2NC | LHJK-M8-35-M83-3NC | LHJK-M8-F35-M83-2NC | LHJK-M8-F35-M83-4NC | LHJK-M8-F35-M83-6NC | ||||||
PNP常開 | LHJK-M8-30-Z32-1PO | LHJK-M8-30-Z32--2PO | LHJK-M8-35-M83-1PO | LHJK-M8-35-M83-2PO | LHJK-M8-35-M83-3PO | LHJK-M8-F35-M83-2PO | LHJK-M8-F35-M83-4PO | LHJK-M8-F35-M83-6PO | ||||||
PNP常閉 | LHJK-M8-30-Z32-1PC | LHJK-M8-30-Z32--2PC | LHJK-M8-35-M83-1PC | LHJK-M8-35-M83-2PC | LHJK-M8-35-M83-3PC | LHJK-M8-F35-M83-2PC | LHJK-M8-F35-M83-4PC | LHJK-M8-F35-M83-6PC | ||||||
外觀 |  |  | ||||||
尺寸 | M8x45mm | M8x45mm | ||||||
感應距離 | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | ||
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | ||||||
標準檢測物體 | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | |||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | ||||||
是否帶LED | 黃色LED | 黃色LED | ||||||
工作電壓 | 10-30VDC | 10-30VDC | ||||||
連波 | ＜10% | ＜10% | ||||||
無負載電流 | ＜10mA | ＜10mA | ||||||
最大負載電流 | ＜150mA | ＜150mA | ||||||
漏電流 | ＜0.01mA | ＜0.01mA | ||||||
電壓降 | ＜1.5V | ＜1.5V | ||||||
開關頻率 | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | 400Hz | ||
響應時間 | 0.1ms | 0.1ms | 0.5ms | 0.1ms | 0.3ms | 0.5ms | ||
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ||||||
重復精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||||
防護等級 | IP67 | IP67 | ||||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | ||||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||||
電短路/過載流保護 | YES/260mA | YES/330mA | YES/260mA | YES/330mA | ||||
感應面材質 | PBT | PBT | ||||||
連接方式 | ?3.0mm 2m PVC電纜線，3*0.15mm2 | ?3.0mm 2m PVC電纜線，3*0.15mm2 | ||||||
重量 | 約31.4g | 約31.8g | ||||||
型號 | NPN常開 | LHJK-M8-45-Z32-1NO | LHJK-M8-45-Z32-2NO | LHJK-M8-45-Z32-3NO | LHJK-M8-F45-Z32-2NO | LHJK-M8-F45-Z32-4NO | LHJK-M8-F45-Z32-6NO | |
NPN常閉 | LHJK-M8-45-Z32-1NC | LHJK-M8-45-Z32-2NC | LHJK-M8-45-Z32-3NC | LHJK-M8-F45-Z32-2NC | LHJK-M8-F45-Z32-4NC | LHJK-M8-F45-Z32-6NC | ||
PNP常開 | LHJK-M8-45-Z32-1PO | LHJK-M8-45-Z32-2PO | LHJK-M8-45-Z32-3PO | LHJK-M8-F45-Z32-2PO | LHJK-M8-F45-Z32-4PO | LHJK-M8-F45-Z32-6PO | ||
PNP常閉 | LHJK-M8-45-Z32-1PC | LHJK-M8-45-Z32-2PC | LHJK-M8-45-Z32-3PC | LHJK-M8-F45-Z32-2PC | LHJK-M8-F45-Z32-4PC | LHJK-M8-F45-Z32-6PC | ||
外觀 |  |  | ||||
尺寸 | M8x45mm-(M8-3針) | M8x45mm-(M8-3針) | ||||
感應距離 | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | ||||
標準檢測物體 | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | ||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | ||||
是否帶LED | 黃色LED | 黃色LED | ||||
工作電壓 | 10-30VDC | 10-30VDC | ||||
連波 | ＜10% | ＜10% | ||||
無負載電流 | ＜10mA | ＜10mA | ||||
最大負載電流 | ＜150mA | ＜150mA | ||||
漏電流 | ＜0.01mA | ＜0.01mA | ||||
電壓降 | ＜1.5V | ＜1.5V | ||||
開關頻率 | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | |
響應時間 | 0.1ms | 0.1ms | 0.5ms | 0.1ms | 0.3ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ||||
重復精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防護等級 | IP67 | IP67 | ||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | ||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||
電短路/過載流保護 | YES / 260mA | YES / 330mA | YES / 260mA | |||
感應面材質 | PBT | PBT | ||||
連接方式 | M8插頭，3針 | M8插頭，3針 | ||||
重量 | 約5.4g | 約5.1g | ||||
型 號 | NPN常開 | LHJK-M8-45-M83-1NO | LHJK-M8-45-M83-2NO | LHJK-M8-45-M83-3NO | LHJK-M8-F45-M83-2NO | LHJK-M8-F45-M83-4NO |
NPN常閉 | LHJK-M8-45-M83-1NC | LHJK-M8-45-M83-2NC | LHJK-M8-45-M83-3NC | LHJK-M8-F45-M83-2NC | LHJK-M8-F45-M83-4NC | |
PNP常開 | LHJK-M8-45-M83-1PO | LHJK-M8-45-M83-2PO | LHJK-M8-45-M83-3PO | LHJK-M8-F45-M83-2PO | LHJK-M8-F45-M83-4PO | |
PNP常閉 | LHJK-M8-45-M83-1PC | LHJK-M8-45-M83-2PC | LHJK-M8-45-M83-3PC | LHJK-M8-F45-M83-2PC | LHJK-M8-F45-M83-4PC | |
外觀 |  |  | |||
尺寸 | M8*53-(M12-4針) | M8*53-(M12-4針) | |||
感應距離 | 1.0mm±10% | 2.0mm±10% | 2.0mm±10% | 4.0mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | |||
標準檢測物體 | 8*8*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | ||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | |||
是否帶LED | 黃色LED | 黃色LED | |||
工作電壓 | 10-30VDC | 10-30VDC | |||
連波 | ＜10% | ＜10% | |||
無負載電流 | ＜10mA | ＜10mA | |||
最大負載電流 | ＜150mA | ＜150mA | |||
漏電流 | ＜0.01mA | ＜0.01mA | |||
電壓降 | ＜1.5V | ＜1.5V | |||
開關頻率 | 2KHz | 1.5KHz | 2KHz | 1KHz | |
響應時間 | 0.1ms | 0.1ms | 0.3ms | ||
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | |||
重復精度 | ＜3.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防護等級 | IP67 | IP67 | |||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | |||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | |||
電短路/過載流保護 | YES / 260mA | YES / 260mA | |||
感應面材質 | PBT | PBT | |||
連接方式 | M12插頭，4針 | M12插頭，4針 | |||
重量 | 約10.3g | 約8.3g | |||
型 號 | NPN常開 | LHJK-M8-53-M124-1NO | LHJK-M8-53-M124-2NO | LHJK-M8-F53-M124-2NO | LHJK-M8-F53-M124-4NO |
NPN常閉 | LHJK-M8-53-M124-1NC | LHJK-M8-53-M124-2NC | LHJK-M8-F53-M124-2NC | LHJK-M8-F53-M124-4NC | |
PNP常開 | LHJK-M8-53-M124-1PO | LHJK-M8-53-M124-2PO | LHJK-M8-F53-M124-2PO | LHJK-M8-F53-M124-4PO | |
PNP常閉 | LHJK-M8-53-M124-1PC | LHJK-M8-53-M124-2PC | LHJK-M8-F53-M124-2PC | LHJK-M8-F53-M124-4PC | |
外觀 |  |  | ||||||
尺寸 | M8x60mm-(M8-3針) | M8x60mm-(M8-3針) | ||||||
感應距離 | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | ||
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | ||||||
標準檢測物體 | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | |||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | ||||||
是否帶LED | 黃色LED | 黃色LED | ||||||
工作電壓 | 10-30VDC | 10-30VDC | ||||||
連波 | ＜10% | ＜10% | ||||||
無負載電流 | ＜10mA | ＜10mA | ||||||
最大負載電流 | 150mA | 150mA | ||||||
漏電流 | ＜0.01mA | ＜0.01mA | ||||||
電壓降 | ＜1.5V | ＜1.5V | ||||||
開關頻率 | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | 400Hz | ||
響應時間 | 0.1ms | 0.1ms | 0.5ms | 0.1ms | 0.3ms | 0.5ms | ||
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ||||||
重復精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||||
防護等級 | IP67 | IP67 | ||||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | ||||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||||
電短路/過載流保護 | YES/260mA | YES/330mA | YES/260mA | YES/330mA | ||||
感應面材質 | PBT | PBT | ||||||
連接方式 | M8插頭，3針 | M8插頭，3針 | ||||||
重量 | 約7.7g | 約6.8g | ||||||
型 號 | NPN常開 | LHJK-M8-60-M83-1NO | LHJK-M8-60-M83-2NO | LHJK-M8-60-M83-3NO | LHJK-M8-F60-M83-2NO | LHJK-M8-F60-M83-4NO | LHJK-M8-F60-M83-6NO | |
NPN常閉 | LHJK-M8-60-M83-1NC | LHJK-M8-60-M83-2NC | LHJK-M8-60-M83-3NC | LHJK-M8-F60-M83-2NC | LHJK-M8-F60-M83-4NC | LHJK-M8-F60-M83-6NC | ||
PNP常開 | LHJK-M8-60-M83-1PO | LHJK-M8-60-M83-2PO | LHJK-M8-60-M83-3PO | LHJK-M8-F60-M83-2PO | LHJK-M8-F60-M83-4PO | LHJK-M8-F60-M83-6PO | ||
PNP常閉 | LHJK-M8-60-M83-1PC | LHJK-M8-60-M83-2PC | LHJK-M8-60-M83-3PC | LHJK-M8-F60-M83-2PC | LHJK-M8-F60-M83-4PC | LHJK-M8-F60-M83-6PC | ||
外觀 |  |  | ||||||
尺寸 | M8×70mm-(M12-4針) | M8×70mm-(M12-4針) | ||||||
感應距離 | 1.0mm±10% | 2.0mm±10% | 3.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | ||
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | ||||||
標準檢測物體 | 8*8*1mm(Fe) | 9*9*1mm(Fe) | 8*8*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | |||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | ||||||
是否帶LED | 黃色LED | 黃色LED | ||||||
工作電壓 | 10-30VDC | 10-30VDC | ||||||
連波 | ＜10% | ＜10% | ||||||
無負載電流 | ＜10mA | ＜10mA | ||||||
最大負載電流 | 150mA | 150mA | ||||||
漏電流 | ＜0.01mA | ＜0.01mA | ||||||
電壓降 | ＜1.5V | ＜1.5V | ||||||
開關頻率 | 2KHz | 1.5KHz | 1KHz | 2KHz | 1KHz | 400Hz | ||
響應時間 | 0.1ms | 0.1ms | 0.5ms | 0.1ms | 0.3ms | 0.5ms | ||
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ||||||
重復精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||||
防護等級 | IP67 | IP67 | ||||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | ||||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||||
電短路/過載流保護 | YES / 260mA | YES / 330mA | YES / 260mA | YES / 330mA | ||||
感應面材質 | PBT | PBT | ||||||
連接方式 | M12插頭,4針 | M12插頭,4針 | ||||||
重量 | 約12.2g | 約11.8g | ||||||
型 號 | NPN常開 | LHJK-M8-70-M124-1NO | LHJK-M8-70-M124-2NO | LHJK-M8-70-M124-3NO | LHJK-M8-F70-M124-2NO | LHJK-M8-F70-M124-4NO | LHJK-M8-F70-M124-6NO | |
NPN常閉 | LHJK-M8-70-M124-1NC | LHJK-M8-70-M124-2NC | LHJK-M8-70-M124-3NC | LHJK-M8-F70-M124-2NC | LHJK-M8-F70-M124-4NC | LHJK-M8-F70-M124-6NC | ||
PNP常開 | LHJK-M8-70-M124-1PO | LHJK-M8-70-M124-2PO | LHJK-M8-70-M124-3PO | LHJK-M8-F70-M124-2PO | LHJK-M8-F70-M124-4PO | LHJK-M8-F70-M124-6PO | ||
PNP常閉 | LHJK-M8-70-M124-1PC | LHJK-M8-70-M124-2PC | LHJK-M8-70-M124-3PC | LHJK-M8-F70-M124-2PC | LHJK-M8-F70-M124-4PC | LHJK-M8-F70-M124-6PC | ||
▊產品尺寸圖
M8x30mm | M8x35mm | M8x35mm | M8x45mm | M8x45mm |
 |  |  |  |  |
| M8x45mm-(M8-3針) | M8x45mm-(M8-3針) | M8*53-(M12-4針) | M8*53-(M12-4針) | |
 |  |  |  | |
M8x60mm-(M8-3針) | M8x60mm-(M8-3針) | M8×70mm-(M12-4針) | M8×70mm-(M12-4針) | |
 |  |  |  | |

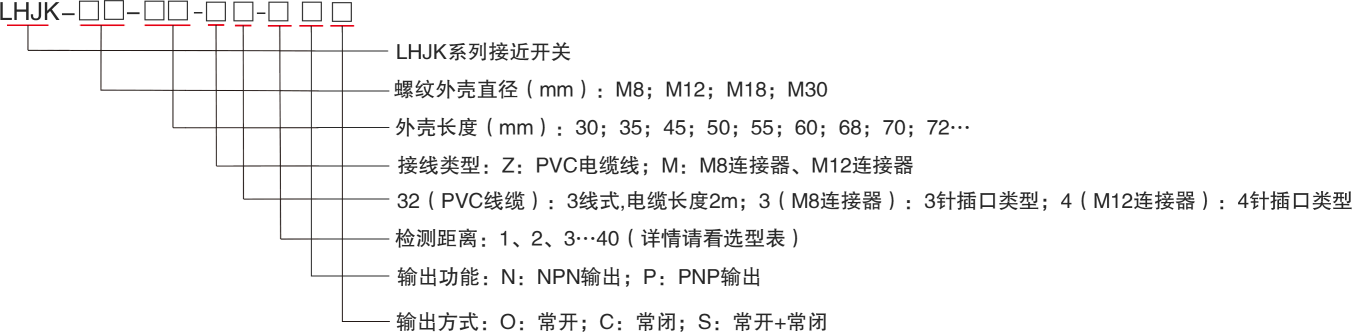

▊產品選型說明
| ▊ | 應用場景 |

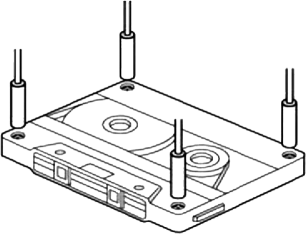

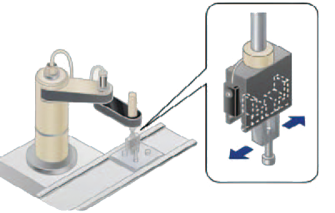

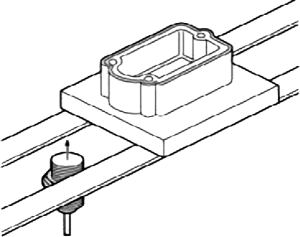

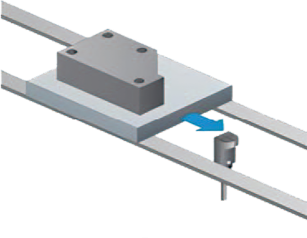

| 檢測磁帶上的螺絲 | 統計金屬工件數量 | 金屬托板的定位 | 確認鋁制托板通過 | 凸輪的檢測 | 機器人翅片夾頭的確認 |
 |  |  |  |  |  |
| ▊ | 接線圖 |

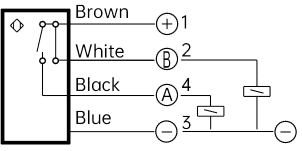

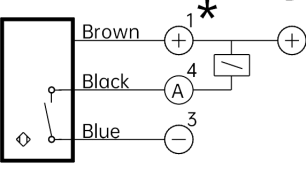

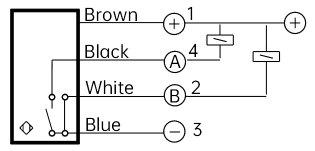

| DC NPN-N.0. | DC NPN-N.C. | DC PNP-N.O. | DC PNP-N.C. | DC NPN-N.O.& N.C. | DC PNP-N.O.&N.C. |
 |  |  |  |  |  |
