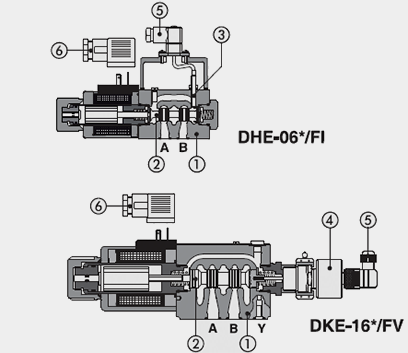

感應器類型

/F1

06

直動式電磁閥，開關型，單電磁鐵

直動式電磁閥，開關型，單電磁鐵

10

直動式電磁閥，開關型，單電磁鐵

直動式電磁閥，開關型，單電磁鐵

FI = 感應式接近開關，NO型 (常開) 或NC型 (常閉)

FV =感應式位置開關，NO和NC型雙觸點連接在電氣插頭上

關于感應器的特征見第] 節

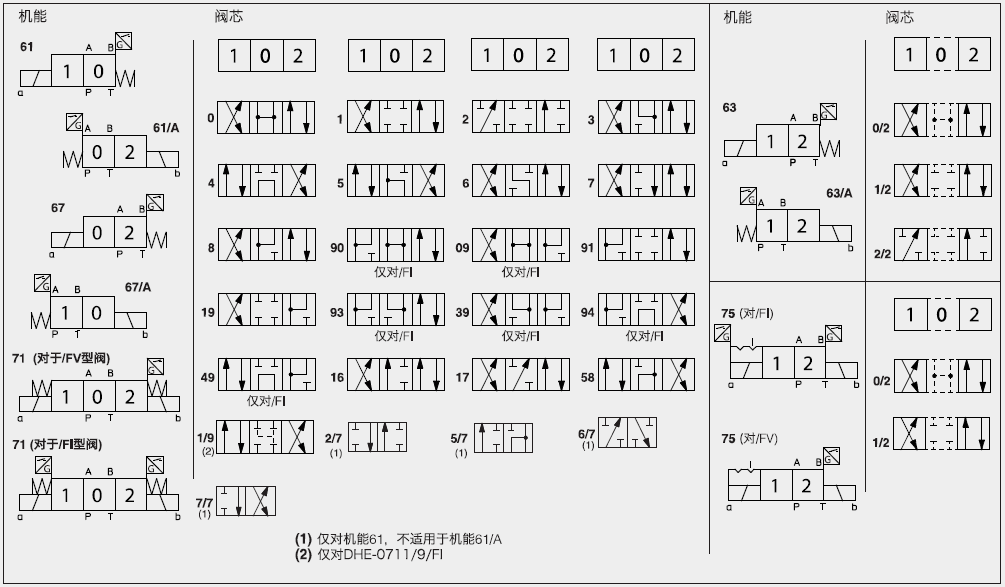

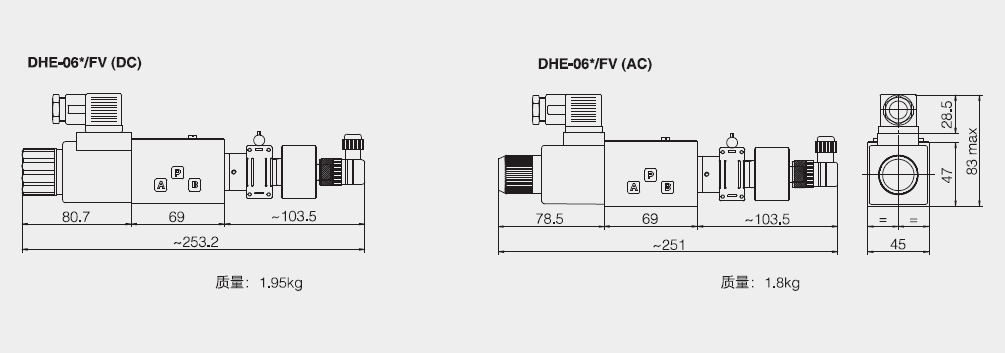

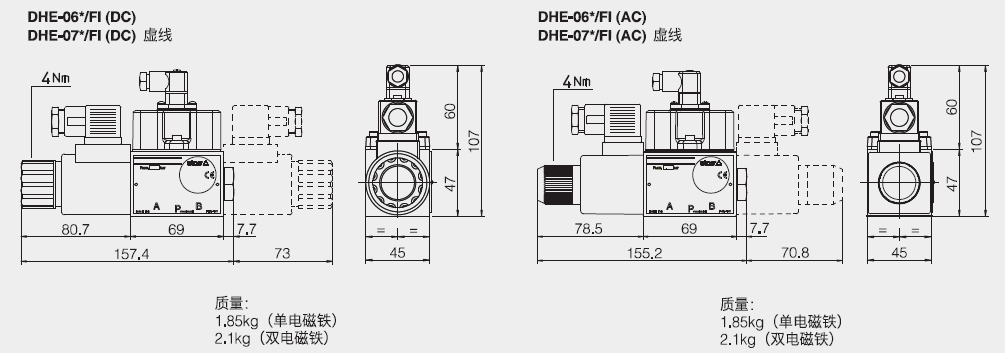

31DHE特殊闊芯

- 0,3 閥芯也有 0/1,3/1 型，此時，中位回油將受限制。-1,4，5和58 闊芯也有11,4/8，5/1 和58/1型特殊形狀的閥芯，以減小切換時的液壓沖擊。

-1,1/2，3,8 也有1P，1/2P，3P,8P 型，可限制閥芯的內泄漏。

-其它類型閥芯可按要求供貨。

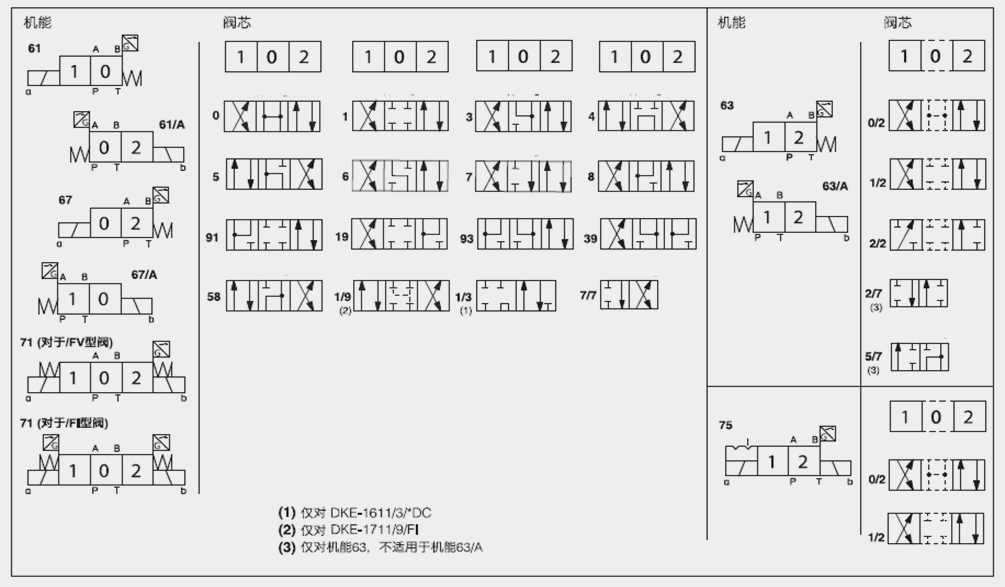

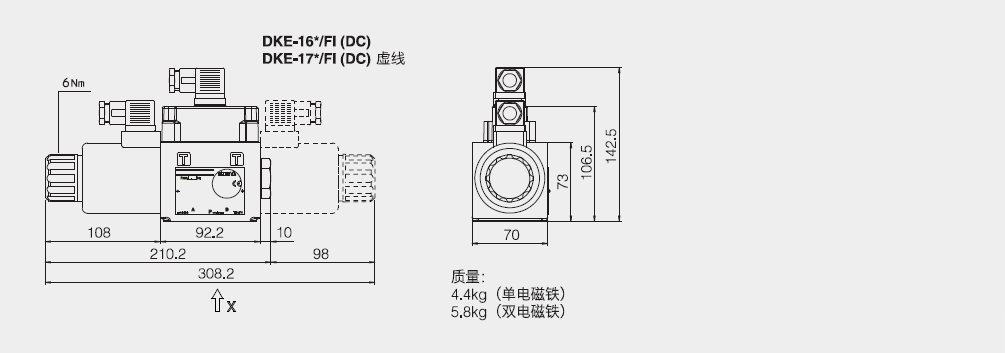

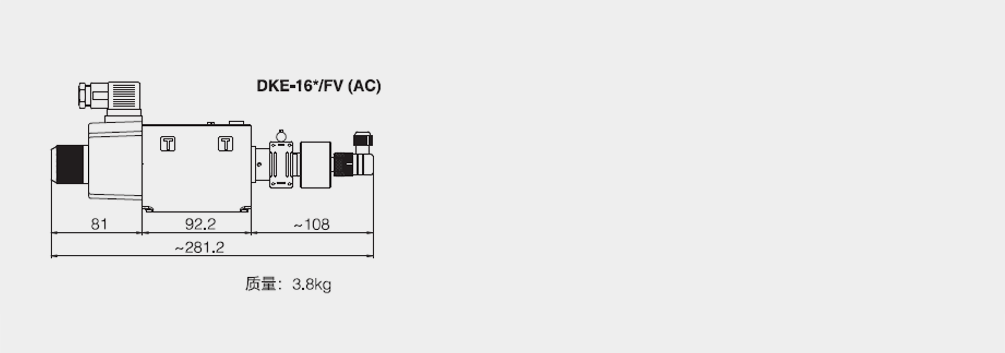

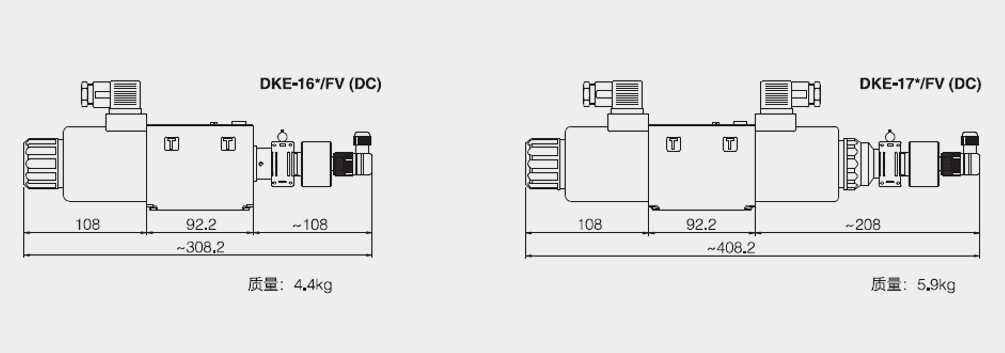

DKE特殊閥芯

- 0,3 閥芯也有 0/13/1 型，此時，中位回油將受限制。

-1閱芯也有 1/1 型，特殊設計的閱芯以減少切換時的液壓沖擊。

-1/9 型閥芯在靜止狀態關閉中位，避免由于內泄造成A口和B口增壓。-其它類型潤芯可按要求供貨

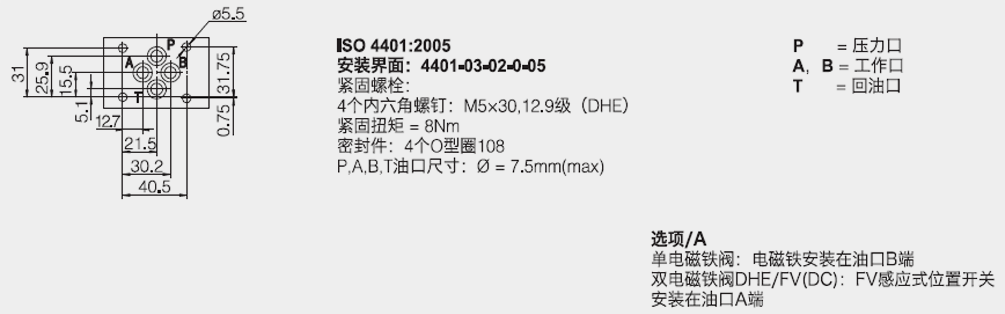

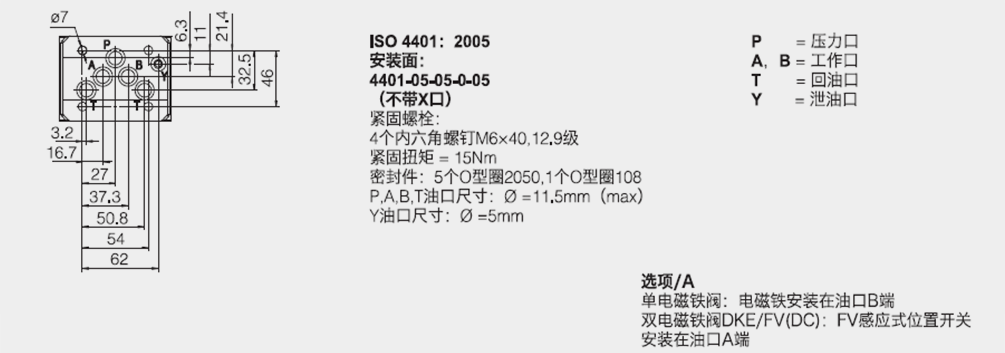

粗糙度指標Ra0.4,平面度0.01/100 (ISO 1101標準)

150年，詳細信息見技術樣本PO07

CE認證機器指令2006/42/EC

-EC安全型元件型式檢驗證書(1)

-ISO 138491類，PLC 處于高需求模式

CE認證低電壓指令2014/35/EU和機器指令2006/42/EC

RoHs指令2011/65/EU，最新版2015/863/EU

REACH規則(EC)n”1907/2006

標準型 =-30°C~+70%C:

/PE選項 =-20°C~+70C;

如表3 和5所示

PAB口 =350 bar
T口 = 100 bar (/FI型);210 bar (直流電磁鐵- /FV型); 160 bar (交流電磁鐵-/FV型)

P.AB-350 bar
T=(Y口不連接到油箱) 100 bar (/FI型); 210 bar(直流電磁鐵-/FV型)120 bar (交流電磁鐵-/FV型)
T=(Y口連接到油箱)250 bar?

見第 14節Q/Ap圖

80 /min

150 I/min

IP 65(插頭正確安裝)

100%

節電氣特性

士10%

CURus 北美認證標準

COE-12DC

COE-14DC

COE-24DC

COE-28DC

COE-48DC

COE-110DC

COE-125DC

COE-220DC

COE-110/50/60AC

COE-115 /60AC

COE-230/50/60AC

COE-23/600AC

110/50 AC

120/60 AC

230/50 AC

230/60 AC

(1)可提供60HZ的電壓頻率給此線圈: 但在此狀態下，減少效率10~15%，功耗為58VA。

(2)平均值基于正常液壓條件和環境/線圈溫度為20C下測得。

(3)當電磁鐵通電時，瞬時電流值是正常值的3倍。

666

或

667

CAE-12DC

CAE-14DC

CAE-24DC

CAE-28DC

CAE-110DC

125 DC

220 DC

110/50/60 AC

230/50/60 AC

115/60 AC

130VA
(3)

CAE-1150/60 AC

230/60 AC

CAE-230/60 AC

110 DC

220 DC

(1)可提供60HZ的電壓頻率給此線圈: 但在此狀態下，減少效率10~15%，功耗為90VA

2平均值基于正常液壓條件和環境/線圈溫度為20C下測得

(3)當電磁鐵通電時，時電流值是正常值的3倍

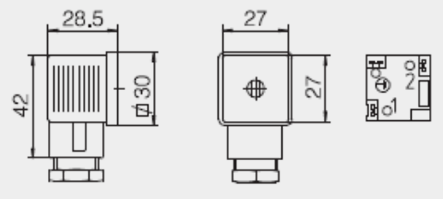

666,667

1 = 正極＋

2 =負極－

＋= 線圈接地

1,2= 電源電壓 VAC

3=線圈接地

所有電壓

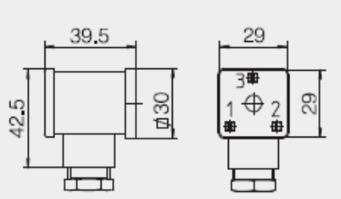

667

24 AC或DC

110 AC或DC

220 AC或DC

669

110/50 AC

110/60 AC

230/50 AC

230/60 AC
