LG100系列激光測距傳感器

0.1m-1m

LG100-01MP/2M

PNP+模擬量+485

LG100-01MN/2M

NPN+模擬量+485

LG100系列激光測距傳感器

0.1m-2m

LG100-02MP/2M

PNP+模擬量+485

LG100-02MN/2M

NPN+模擬量+485

LG100系列激光測距傳感器

0.1m-5m

LG100-05MP/2M

PNP+模擬量+485

LG100-05MN/2M

NPN+模擬量+485

LG100系列激光測距傳感器

0.1m-10m

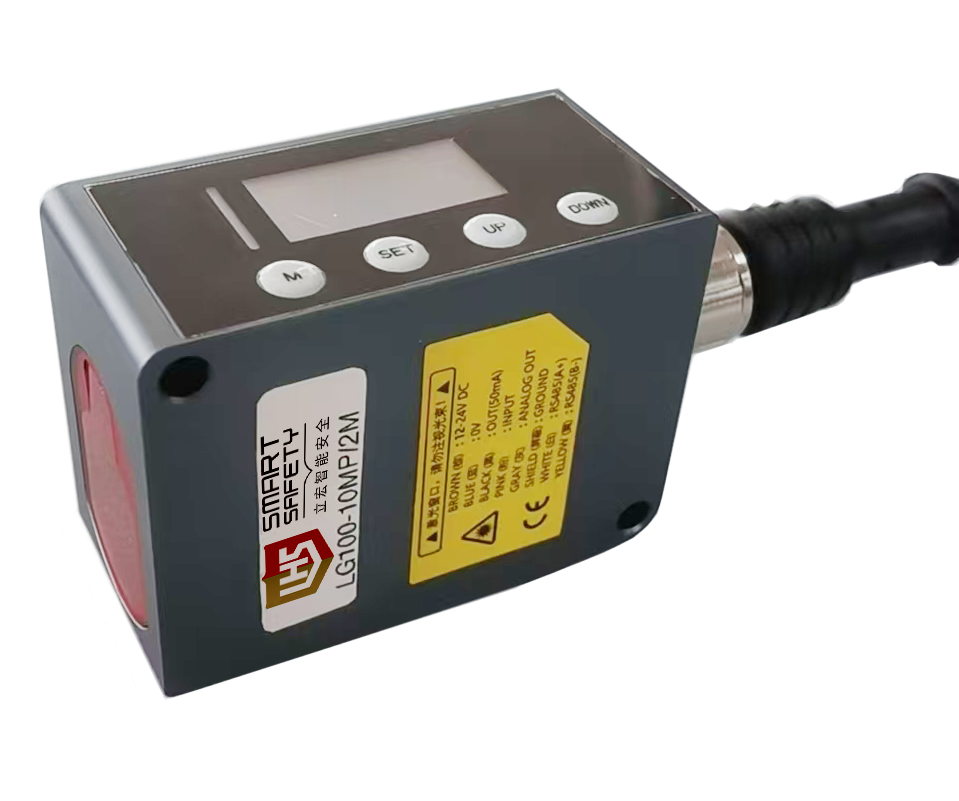

LG100-10MP/2M

PNP+模擬量+485

LG100-10MN/2M

NPN+模擬量+485

LG100系列激光測距傳感器

0.1m-20m

LG100-20MP/2M

PNP+模擬量+485

LG100-20MN/2M

NPN+模擬量+485

LG100系列激光測距傳感器

0.1m-50m

LG100-50MP/2M

PNP+模擬量+485

LG100-50MN/2M

NPN+模擬量+485

測量誤差

±(2mm+d*萬分之一)★

激光類型

紅色半導體激光Ⅱ類激光 655±10nm<1mW

電源電壓

12V-24VDC±10%脈動P-P10%

消耗電流

≤50mA @24V

控制輸出

NPN或PNP開漏輸出

開漏集電極晶體管輸出

最大電流:50mA

外加電壓:小于30VDC

剩余電壓:小于1.5V

漏電流:小于0.1mA

輸出動作

常開/常閉可以切換

短路保護

自動恢復型

模擬電壓輸出

輸出范圍:0-5V(報警時:5.2V)

輸出阻抗:100歐

模擬電流輸出

輸出范圍:4-20mA(報警時:0mA)

輸出阻抗:300歐最大

反應時間

50-200ms

外部輸入

NPN無接點輸入

保護結構

IP65(可做IP67)

工作溫度

-10℃~+45℃(注意不可結露、結冰)

存儲溫度

-20℃~+60℃

工作濕度

35%~85%RH

使用環境照度

白熾燈:受光面照明度3000lux以下

使用標高

2000m以下

電 纜

帶8芯復合電纜2m

材 質

鋁件

質 量

約150g

★:表示測量距離。在惡劣環境下，比如陽光過于強烈、環境溫度波動過大、反射面比較暗的情況下測量結果會有較大的誤差，此種情況增加目標反射板使用效果更佳。
