| ·出色的工藝設計，纖薄美觀，外觀截面尺寸29X14mm ·直接出線，光柵發射、接收單元可獨立供電 ·采用光同步通訊技術，抗電磁干擾能力強 ·無需線纜同步型號，降低斷線風險，縮短了運行監測時間 ·超薄外觀，適用靈活，占用空間小，相同保護空間盲區更小 ·靈活選擇，雙信號輸出，NPN/PNP同時輸出 ·雙MCU控制電路，冗余設計，響應速度≤18ms ·實時自檢，故障立即報警、停機 ·極少的工作量，直接固定 |
▊規格型號表
檢測精度14mm系列 | ||||||||
外形 | 產品型號 | 光軸數 (N) | 光軸間距 (D) | 保護高度 (H) | 外形高度 (H1) | 感應距離 (M) | 上盲區 (A) | 下盲區 (B) |
 | LSMT-14-110-CB | 8 | 10 | 70 | 110 | 0.2-2.5m | 15 | 25 |
LSMT-14-150-CB | 12 | 10 | 110 | 150 | 0.2-2.5m | 15 | 25 | |
LSMT-14-190-CB | 16 | 10 | 150 | 190 | 0.2-2.5m | 15 | 25 | |
LSMT-14-230-CB | 20 | 10 | 190 | 230 | 0.2-2.5m | 15 | 25 | |
LSMT-14-270-CB | 24 | 10 | 230 | 270 | 0.2-2.5m | 15 | 25 | |
LSMT-14-310-CB | 28 | 10 | 270 | 310 | 0.2-2.5m | 15 | 25 | |
LSMT-14-350-CB | 32 | 10 | 310 | 350 | 0.2-2.5m | 15 | 25 | |
LSMT-14-390-CB | 36 | 10 | 350 | 390 | 0.2-2.5m | 15 | 25 | |
LSMT-14-430-CB | 40 | 10 | 390 | 430 | 0.2-2.5m | 15 | 25 | |
LSMT-14-470-CB | 44 | 10 | 430 | 470 | 0.2-2.5m | 15 | 25 | |
LSMT-14-510-CB | 48 | 10 | 470 | 510 | 0.2-2.5m | 15 | 25 | |
LSMT-14-550-CB | 52 | 10 | 510 | 550 | 0.2-2.5m | 15 | 25 | |
LSMT-14-590-CB | 56 | 10 | 550 | 590 | 0.2-2.5m | 15 | 25 | |
LSMT-14-630-CB | 60 | 10 | 590 | 630 | 0.2-2.5m | 15 | 25 | |
LSMT-14-670-CB | 64 | 10 | 630 | 670 | 0.2-2.5m | 15 | 25 | |
LSMT-14-710-CB | 68 | 10 | 670 | 710 | 0.2-2.5m | 15 | 25 | |
LSMT-14-750-CB | 72 | 10 | 710 | 750 | 0.2-2.5m | 15 | 25 | |
LSMT-14-790-CB | 76 | 10 | 750 | 790 | 0.2-2.5m | 15 | 25 | |
LSMT-14-830-CB | 80 | 10 | 790 | 830 | 0.2-2.5m | 15 | 25 | |
LSMT-14-870-CB | 84 | 10 | 830 | 870 | 0.2-2.5m | 15 | 25 | |
LSMT-14-910-CB | 88 | 10 | 870 | 910 | 0.2-2.5m | 15 | 25 | |
LSMT-14-950-CB | 92 | 10 | 910 | 950 | 0.2-2.5m | 15 | 25 | |
LSMT-14-990-CB | 96 | 10 | 950 | 990 | 0.2-2.5m | 15 | 25 | |
LSMT-14-1030-CB | 100 | 10 | 990 | 1030 | 0.2-2.5m | 15 | 25 | |
LSMT-14-1070-CB | 104 | 10 | 1030 | 1070 | 0.2-2.5m | 15 | 25 | |
LSMT-14-1110-CB | 108 | 10 | 1070 | 1110 | 0.2-2.5m | 15 | 25 | |
說明 | 1.上述型號為默認輸出方式：NC：常閉，可以在后面-CB前加-NO，輸出方式為常開 2.LSMT-CB系列安全光柵，為雙輸出的，PNP/NPN都可接線 | |||||||
檢測精度25mm系列 | ||||||||
外形 | 產品型號 | 光軸數 (N) | 光軸間距 (D) | 保護高度 (H) | 外形高度 (H1) | 感應距離 (M) | 上盲區 (A) | 下盲區 (B) |
 | LSMT-25-110-CB | 4 | 20 | 60 | 110 | 0.2-2.5m | 20 | 30 |
LSMT-25-150-CB | 6 | 20 | 100 | 150 | 0.2-2.5m | 20 | 30 | |
LSMT-25-190-CB | 8 | 20 | 140 | 190 | 0.2-2.5m | 20 | 30 | |
LSMT-25-230-CB | 10 | 20 | 180 | 230 | 0.2-2.5m | 20 | 30 | |
LSMT-25-270-CB | 12 | 20 | 220 | 270 | 0.2-2.5m | 20 | 30 | |
LSMT-25-310-CB | 14 | 20 | 260 | 310 | 0.2-2.5m | 20 | 30 | |
LSMT-25-350-CB | 16 | 20 | 300 | 350 | 0.2-2.5m | 20 | 30 | |
LSMT-25-390-CB | 18 | 20 | 340 | 390 | 0.2-2.5m | 20 | 30 | |
LSMT-25-430-CB | 20 | 20 | 380 | 430 | 0.2-2.5m | 20 | 30 | |
LSMT-25-470-CB | 22 | 20 | 420 | 470 | 0.2-2.5m | 20 | 30 | |
LSMT-25-510-CB | 24 | 20 | 460 | 510 | 0.2-2.5m | 20 | 30 | |
LSMT-25-550-CB | 26 | 20 | 500 | 550 | 0.2-2.5m | 20 | 30 | |
LSMT-25-590-CB | 28 | 20 | 540 | 590 | 0.2-2.5m | 20 | 30 | |
LSMT-25-630-CB | 30 | 20 | 580 | 630 | 0.2-2.5m | 20 | 30 | |
LSMT-25-670-CB | 32 | 20 | 620 | 670 | 0.2-2.5m | 20 | 30 | |
LSMT-25-710-CB | 34 | 20 | 660 | 710 | 0.2-2.5m | 20 | 30 | |
LSMT-25-750-CB | 36 | 20 | 700 | 750 | 0.2-2.5m | 20 | 30 | |
LSMT-25-790-CB | 38 | 20 | 740 | 790 | 0.2-2.5m | 20 | 30 | |
LSMT-25-830-CB | 40 | 20 | 780 | 830 | 0.2-2.5m | 20 | 30 | |
LSMT-25-870-CB | 42 | 20 | 820 | 870 | 0.2-2.5m | 20 | 30 | |
LSMT-25-910-CB | 44 | 20 | 860 | 910 | 0.2-2.5m | 20 | 30 | |
LSMT-25-950-CB | 46 | 20 | 900 | 950 | 0.2-2.5m | 20 | 30 | |
LSMT-25-990-CB | 48 | 20 | 940 | 990 | 0.2-2.5m | 20 | 30 | |
LSMT-25-1030-CB | 50 | 20 | 980 | 1030 | 0.2-2.5m | 20 | 30 | |
LSMT-25-1070-CB | 52 | 20 | 1020 | 1070 | 0.2-2.5m | 20 | 30 | |
LSMT-25-1110-CB | 54 | 20 | 1060 | 1110 | 0.2-2.5m | 20 | 30 | |
LSMT-25-1150-CB | 56 | 20 | 1100 | 1150 | 0.2-2.5m | 20 | 30 | |
說明 | 1.上述型號為默認輸出方式：NC：常閉，可以在后面-CB前加-NO，輸出方式為常開 2.LSMT-CB系列安全光柵，為雙輸出的，PNP/NPN都可接線 | |||||||
檢測精度45mm系列 | ||||||||
外形 | 產品型號 | 光軸數 (N) | 光軸間距 (D) | 保護高度 (H) | 外形高度 (H1) | 感應距離 (M) | 上盲區 (A) | 下盲區 (B) |
 | LSMT-45-170-CB | 4 | 40 | 120 | 170 | 0.2-2.5m | 30 | 30 |
LSMT-45-260-CB | 6 | 40 | 200 | 260 | 0.2-2.5m | 30 | 30 | |
LSMT-45-340-CB | 8 | 40 | 280 | 340 | 0.2-2.5m | 30 | 30 | |
LSMT-45-420-CB | 10 | 40 | 360 | 420 | 0.2-2.5m | 30 | 30 | |
LSMT-45-500-CB | 12 | 40 | 440 | 500 | 0.2-2.5m | 30 | 30 | |
LSMT-45-580-CB | 14 | 40 | 520 | 580 | 0.2-2.5m | 30 | 30 | |
LSMT-45-660-CB | 16 | 40 | 600 | 660 | 0.2-2.5m | 30 | 30 | |
LSMT-45-740-CB | 18 | 40 | 680 | 740 | 0.2-2.5m | 30 | 30 | |
LSMT-45-820-CB | 20 | 40 | 760 | 820 | 0.2-2.5m | 30 | 30 | |
LSMT-45-900-CB | 22 | 40 | 840 | 900 | 0.2-2.5m | 30 | 30 | |
LSMT-45-980-CB | 24 | 40 | 920 | 980 | 0.2-2.5m | 30 | 30 | |
LSMT-45-1060-CB | 26 | 40 | 1000 | 1060 | 0.2-2.5m | 30 | 30 | |
LSMT-45-1140-CB | 28 | 40 | 1080 | 1140 | 0.2-2.5m | 30 | 30 | |
LSMT-45-1220-CB | 30 | 40 | 1160 | 1220 | 0.2-2.5m | 30 | 30 | |
LSMT-45-670-CB | 32 | 40 | 1240 | 1300 | 0.2-2.5m | 30 | 30 | |
LSMT-45-710-CB | 34 | 40 | 1320 | 1380 | 0.2-2.5m | 30 | 30 | |
LSMT-45-750-CB | 36 | 40 | 1400 | 1460 | 0.2-2.5m | 30 | 30 | |
LSMT-45-790-CB | 38 | 40 | 1480 | 1540 | 0.2-2.5m | 30 | 30 | |
LSMT-45-830-CB | 40 | 40 | 1560 | 1620 | 0.2-2.5m | 30 | 30 | |
LSMT-45-870-CB | 42 | 40 | 1640 | 1700 | 0.2-2.5m | 30 | 30 | |
LSMT-45-910-CB | 44 | 40 | 1720 | 1780 | 0.2-2.5m | 30 | 30 | |
LSMT-45-950-CB | 46 | 40 | 1800 | 1860 | 0.2-2.5m | 30 | 30 | |
LSMT-45-990-CB | 48 | 40 | 1880 | 1940 | 0.2-2.5m | 30 | 30 | |
說明 | 1.上述型號為默認輸出方式：NC：常閉，可以在后面-CB前加-NO，輸出方式為常開 2.LSMT-CB系列安全光柵，為雙輸出的，PNP/NPN都可接線 | |||||||
▊型號說明
▊技術參數
檢測高度 | 60~1560mm |
截面尺寸 | 29×14mm |
檢測距離 | 0.2-2.5m |
光軸數量 | 4-84 |
光軸間距(分辨率) | 10(15)/20(25)/40(45)mm |
紅外波長 | 940nm |
同步性 | 光同步 |
最大功率 | ≤15W |
響應時間 | 4-18ms |
供電電壓 | DC12-24V |
輸出方式 | NPN/PNP |
輸出電流 | ≤100mA |
外殼保護等級 | IP54 |
工作溫度 | -10~55°C |
儲存溫度 | -20~70°C |
相對濕度 | 15%-85% |
抗撞擊 | 10g/20ms |
抗電磁干擾 | 2000V以上群脈沖 |
掃描時間 | <18ms |

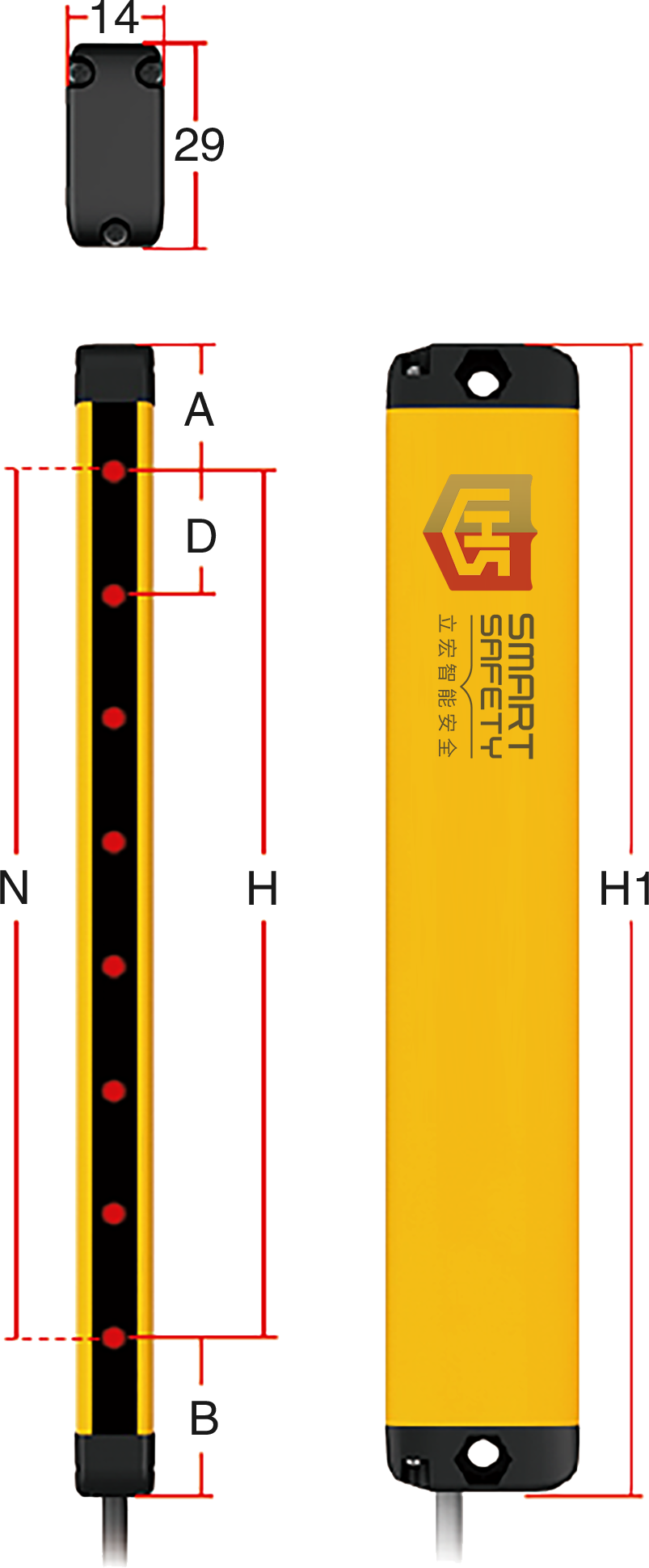

▊產品尺寸圖

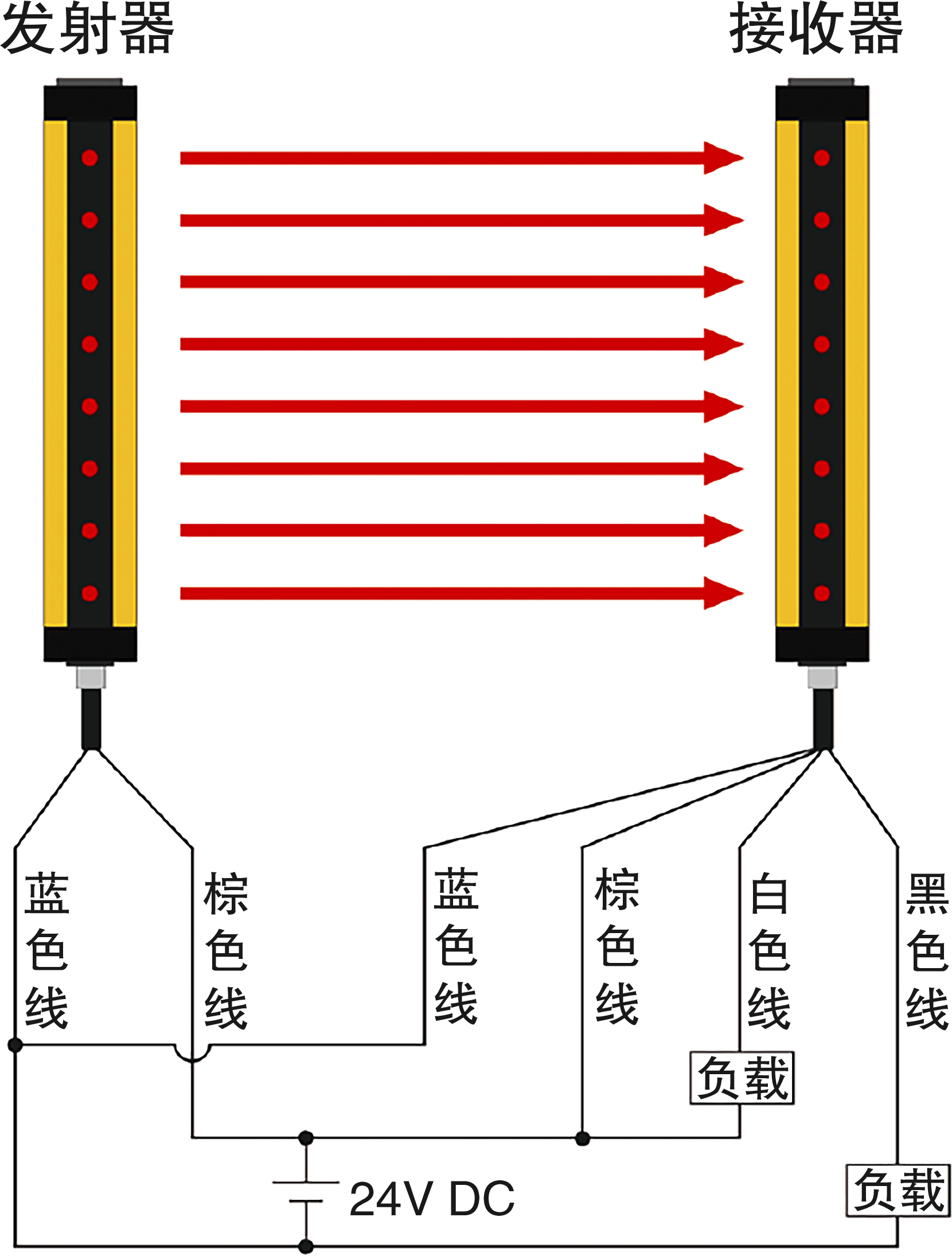

▊接線圖
 | 發射器 | 棕色線 | DC 24V+ |
藍色線 | 0V- | ||
接收器 | 棕色線 | DC 24V+ | |
藍色線 | 0V- | ||
黑色線 | PNP輸出 | ||
白色線 | NPN輸出 | ||
