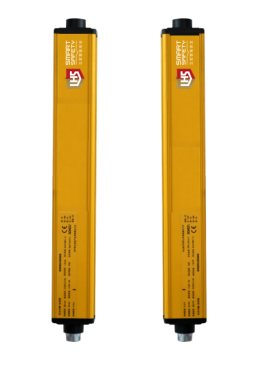

LA4安全光幕

4級安全光幕

·可保護手指、手掌、手臂等上下肢檢測

·25分辨率保護高度從140mm到1420mm

·38分辨率保護高度從150mm到2130mm

·最大保護距離 12 m

·集成了手動或自動復位

·外部繼電器回饋輸入 (EDM)

·25分辨率，可定制，增加浮動和固定屏蔽功能

▊	規格型號光軸間距20;25mm分辯率

名稱	型號	分辯率	有效保護高度	MTTFD (年)	PFHD (1/h)	MTTF（年）	產品數模下載(右鍵鏈接另存)
安全光幕	LA4-20-0240	25	140mm	358	6.44E-09	65	LA4-20-0240.stp
安全光幕	LA4-20-0280	25	180mm	345	7.04E-09	63	LA4-20-0280.stp
安全光幕	LA4-20-0300	25	220mm	332	7.04E-09	62	LA4-20-0300.stp
安全光幕	LA4-20-0360	25	260mm	321	7.04E-09	60	LA4-20-0360.stp
安全光幕	LA4-20-0400	25	300mm	311	7.76E-09	59	LA4-20-0400.st p
安全光幕	LA4-20-0440	25	340mm	301	7.76E-09	57	LA4-20-0440.stp
安全光幕	LA4-20-0480	25	380mm	292	7.76E-09	56	LA4-20-0480.stp
安全光幕	LA4-20-0500	25	420mm	283	8.67E-09	55	LA4-20-0500.st p
安全光幕	LA4-20-0560	25	460mm	275	8.67E-09	54	LA4-20-0560.stp
安全光幕	LA4-20-0600	25	500mm	267	8.67E-09	53	LA4-20-0600.st p
安全光幕	LA4-20-0640	25	540mm	260	8.67E-09	52	LA4-20-0640.stp
安全光幕	LA4-20-0680	25	580mm	253	9.81E-09	50	LA4-20-0680.stp
安全光幕	LA4-20-0700	25	620mm	246	9.81E-09	49	LA4-20-0700.st p
安全光幕	LA4-20-0760	25	660mm	240	9.81E-09	49	LA4-20-0760.stp
安全光幕	LA4-20-0800	25	700mm	234	9.81E-09	48	LA4-20-0800.st p
安全光幕	LA4-20-0840	25	740mm	228	1.08E-08	47	LA4-20-0840.stp
安全光幕	LA4-20-0880	25	780mm	223	1.08E-08	46	LA4-20-0880.stp
安全光幕	LA4-20-0900	25	820mm	218	1.08E-08	45	LA4-20-0900.st p
安全光幕	LA4-20-0960	25	860mm	213	1.08E-08	44	LA4-20-0960.stp
安全光幕	LA4-20-1000	25	900mm	208	1.19E-08	43	LA4-20-1000.st p
安全光幕	LA4-20-1040	25	940mm	204	1.19E-08	43	LA4-20-1040.stp
安全光幕	LA4-20-1080	25	980mm	199	1.19E-08	42	LA4-20-1080.stp
安全光幕	LA4-20-1100	25	1020mm	195	1.19E-08	41	LA4-20-1100.st p
安全光幕	LA4-20-1160	25	1060mm	191	1.19E-08	41	LA4-20-1160.stp
安全光幕	LA4-20-1200	25	1100mm	188	1.33E-08	40	LA4-20-1200.stp
安全光幕	LA4-20-1240	25	1140mm	184	1.33E-08	39	LA4-20-1240.stp
安全光幕	LA4-20-1280	25	1180mm	180	1.33E-08	39	LA4-20-1280.stp
安全光幕	LA4-20-1300	25	1220mm	177	1.33E-08	38	LA4-20-1300.st p
安全光幕	LA4-20-1360	25	1260mm	174	1.33E-08	38	LA4-20-1360.stp
安全光幕	LA4-20-1400	25	1300mm	171	1.33E-08	37	LA4-20-1400.st p
安全光幕	LA4-20-1440	25	1340mm	168	1.50E-08	36	LA4-20-1440.stp
安全光幕	LA4-20-1480	25	1380mm	165	1.50E-08	36	LA4-20-1480.stp
安全光幕	LA4-20-1500	25	1420mm	162	1.50E-08	36	LA4-20-1500.st p
說明	表格所列型號檢測距離默認為A型:0~ 6m，其他檢測距離選型為:LA4-20-口口口口(高度)-口(B、D、E):其中，B型:0~12m，D型:0~20m;E型:0~40m;E型:0~30m;

▊	規格型號光軸間距30;38mm分辯率

名稱	型號	分辯率	有效保護高度	MTTFD(年)	PFHD(1/h)	MTTF（年）
安全光幕	LA4-30-0300	38	150mm	372	6.44E-09	67
安全光幕	LA4-30-0240	38	210mm	358	6.44E-09	65
安全光幕	LA4-30-0360	38	270mm	345	7.04E-09	63
安全光幕	LA4-30-0420	38	330mm	333	7.04E-09	62
安全光幕	LA4-30-0480	38	390mm	321	7.04E-09	60
安全光幕	LA4-30-0540	38	450mm	311	7.76E-09	59
安全光幕	LA4-30-0600	38	510mm	301	7.76E-09	57
安全光幕	LA4-30-0660	38	570mm	292	7.76E-09	56
安全光幕	LA4-30-0720	38	630mm	283	8.67E-09	55
安全光幕	LA4-30-0780	38	690mm	275	8.67E-09	54
安全光幕	LA4-30-0840	38	750mm	267	8.67E-09	53
安全光幕	LA4-30-0900	38	810mm	260	8.67E-09	52
安全光幕	LA4-30-0960	38	870mm	253	9.81E-09	50
安全光幕	LA4-30-1020	38	930mm	246	9.81E-09	49
安全光幕	LA4-30-1080	38	990mm	240	9.81E-09	49
安全光幕	LA4-30-1140	38	1050mm	234	9.81E-09	48
安全光幕	LA4-30-1200	38	1110mm	228	1.08E-08	47
安全光幕	LA4-30-1260	38	1170mm	223	1.08E-08	46
安全光幕	LA4-30-1320	38	1230mm	218	1.08E-08	45
安全光幕	LA4-30-1380	38	1290mm	213	1.08E-08	44
安全光幕	LA4-30-1440	38	1350mm	208	1.19E-08	43
安全光幕	LA4-30-1500	38	1410mm	204	1.19E-08	43
安全光幕	LA4-30-1560	38	1470mm	199	1.19E-08	42
安全光幕	LA4-30-1620	38	1530mm	195	1.19E-08	41
安全光幕	LA4-30-1680	38	1590mm	191	1.19E-08	41
安全光幕	LA4-30-1740	38	1650mm	188	1.33E-08	40
安全光幕	LA4-30-1800	38	1710mm	184	1.33E-08	39
安全光幕	LA4-30-1860	38	1770mm	180	1.33E-08	39
安全光幕	LA4-30-1920	38	1830mm	177	1.33E-08	38
安全光幕	LA4-30-1980	38	1890mm	174	1.33E-08	38
安全光幕	LA4-30-2040	38	1950mm	171	1.33E-08	37
安全光幕	LA4-30-2100	38	2010mm	168	1.50E-08	36
安全光幕	LA4-30-2160	38	2070mm	165	1.50E-08	36
安全光幕	LA4-30-2220	38	2130mm	162	1.50E-08	35
說明	表格所列型號檢測距離默認為A型:0~6m，其他檢測距離選型為:LA4-30-口口口口(高度) 口(B、D、E);其中，B型:0~12m，D型:0~20m;E型:0~40m;E型:0~30m;

▊	技術參數

執行標準	GB/T 19436.1;GB/T 19436.2;GB 4583-2007;IEC 61496-1;IEC 61496-2
安全類別
安全等級		Type 4 Cat.4 ple
DCavg		99%
CCF		100
MTTFD/PFHD		(見詳細版說明書安全光柵規格表)
光學特征
檢測光源		紅外LED（中心波長940mm）
檢測高度		光軸間距X (光束數-1)
EAA		滿足IEC61496-2要求，檢測距離在3m以上時，EAA<2.5°
環境特征
環境溫度	工作		-10℃~55℃（無結霜及凝霧）
	儲存		-40℃~70℃
環境濕度	工作		36%RH~85%RH
	儲存		36%RH~95%RH
抗光干擾	白熾光源		3000Lux
	熒光光源		3000Lux
	太陽光源		10000Lux
EMC	EMS		符合GB/Tl9436-l和GB4584-2007中對四級安全光柵的要求
	EMI		符合EN61326-l和EN55011中對工業現場的電磁輻射要求
抗振能力			頻率10Hz~55Hz;振幅：0.35±0.05mm; 掃描次數：三軸，每軸20次
抗沖擊能力			加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級			IP65
外形尺寸			52ⅹ36ⅹJmm (J為發射器／接收器長度）
電氣特征
電源電壓			DC24V±10%
消耗電流	發射器		≤(300mA）
	接收器		≤lOOmA(無負載）
響應時間			＜18ms
輸出特征	NPN輸出		NPN晶體管輸出X2(通光時ON)、負載電流300mA以下，殘留電壓3V以下（排除導線延長的影響）
	PNP輸出		PNP晶體管輸出X2(通光時ON)、負載電流300mA以下，殘留電壓3V以下（排除導線延PNP輸出長的影響）

▊

安全控制

·雙通道安全回路輸入

·多款可組態安全控制模塊，支持多種安全元件輸入

·多通道安全輸出，滿足輸出種類標準

·可利用組態軟件，設定安全控制邏輯，滿足多種現場應用需求

·安全認證：PLe

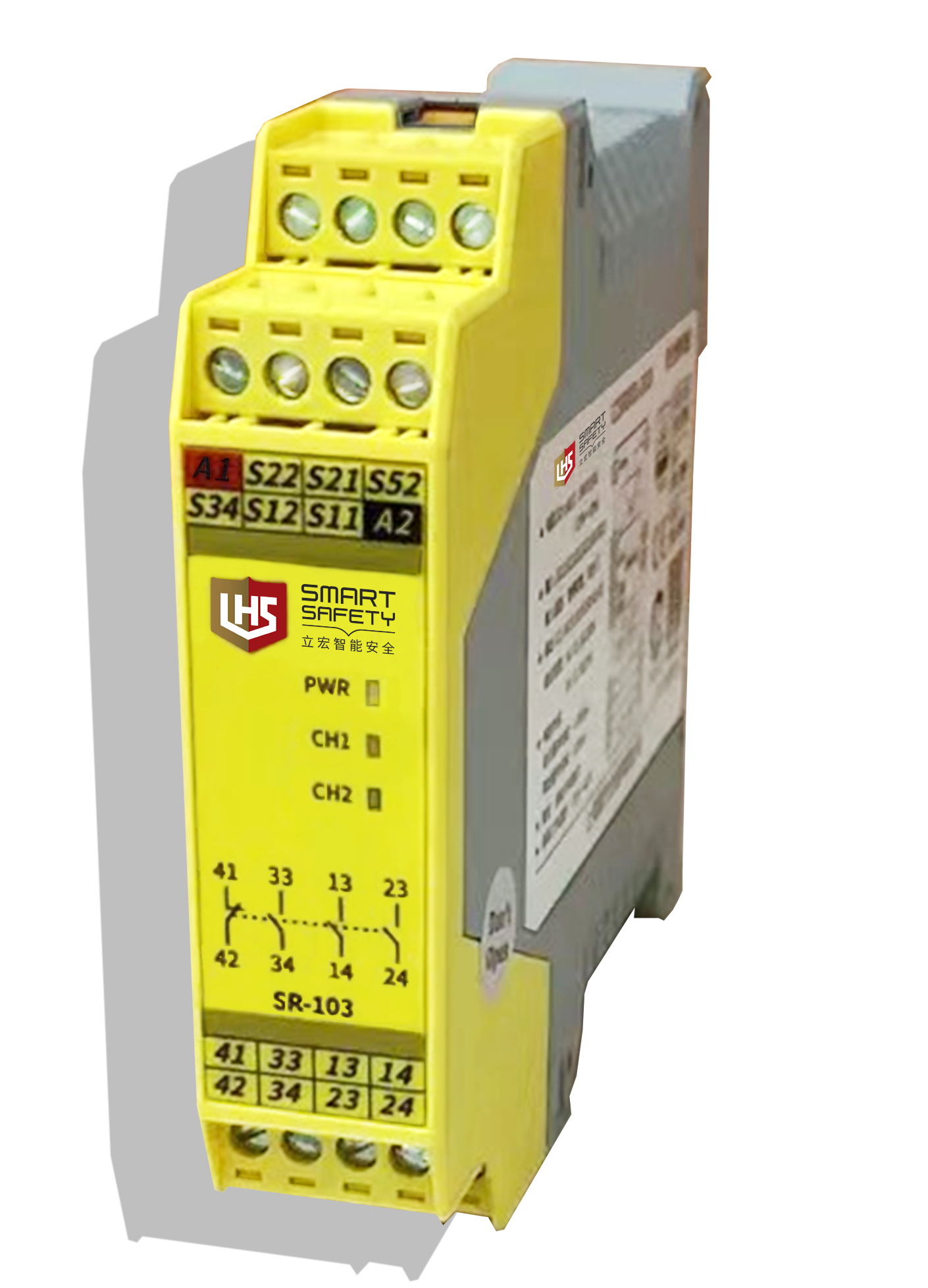

SR103

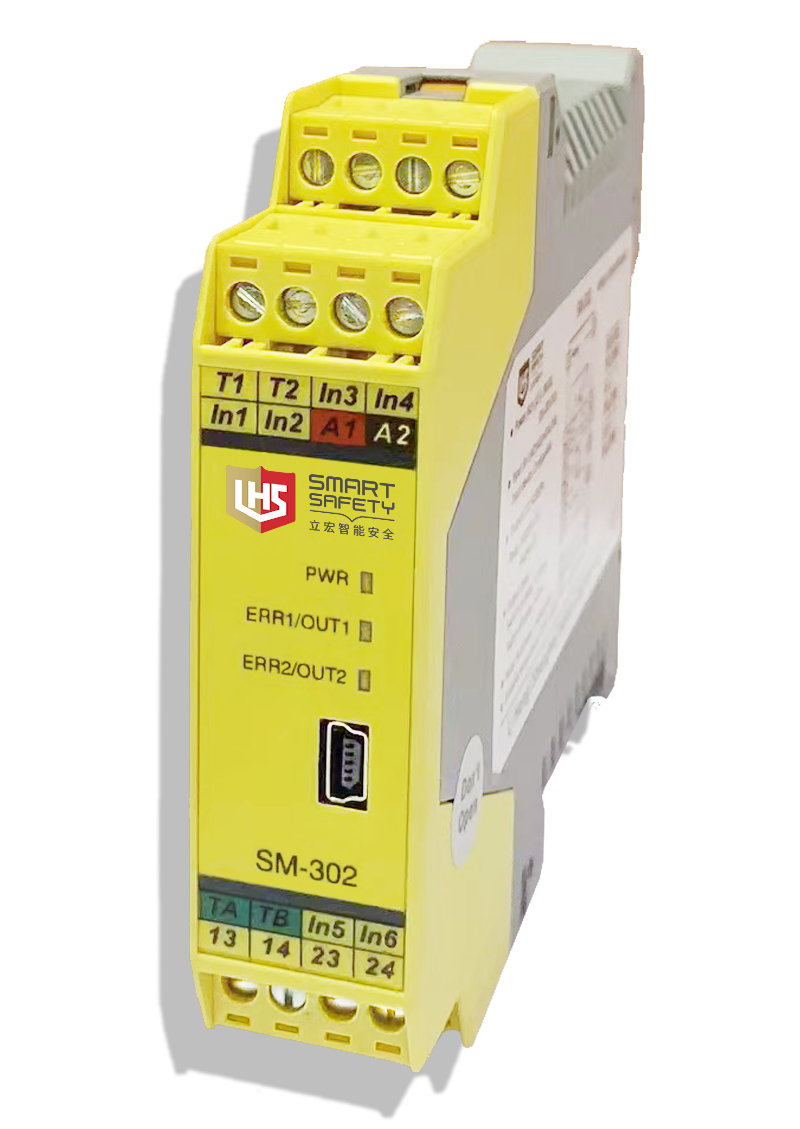

SM302

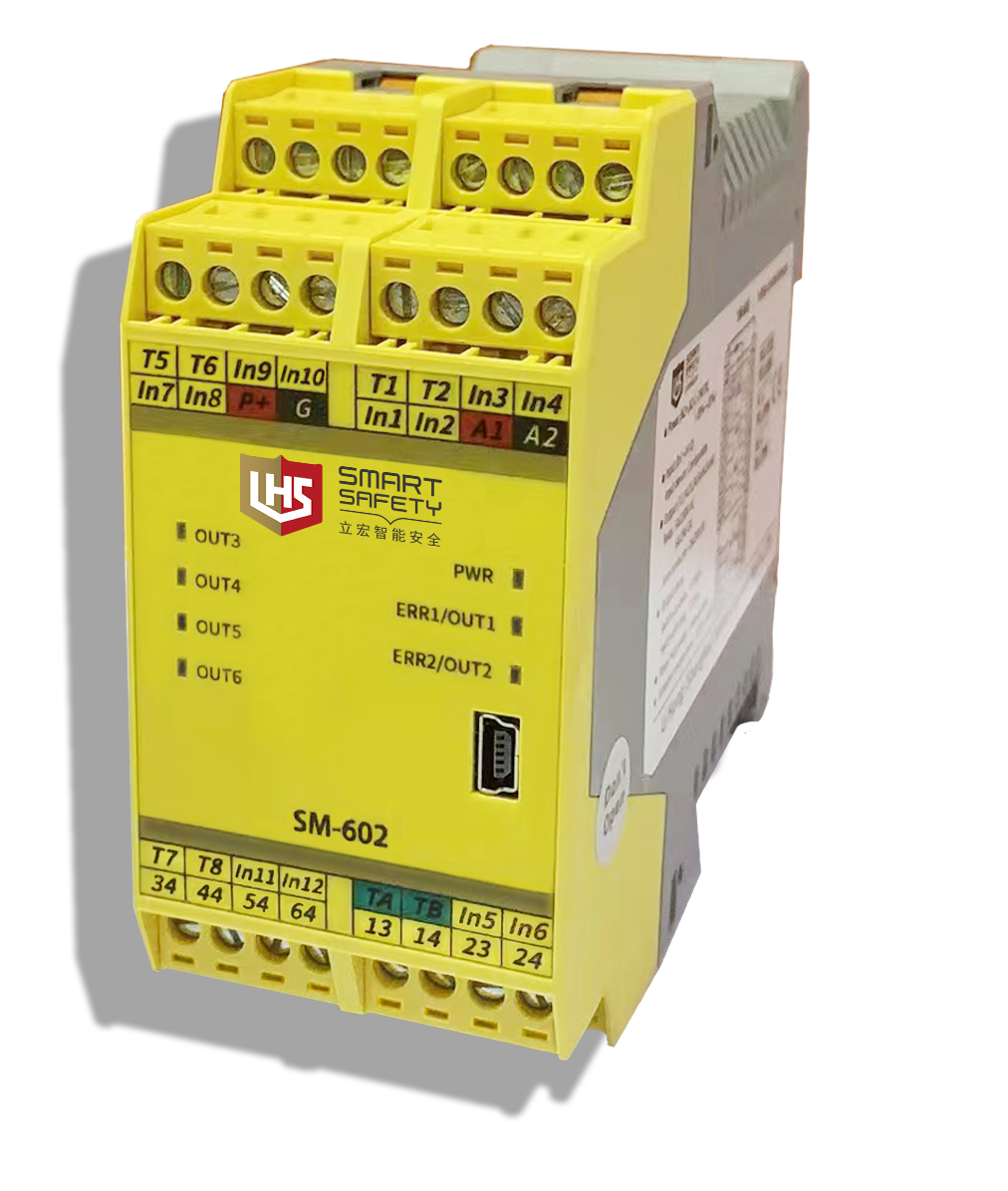

SM602

產品名稱	型號	安全輸入	輸出
安全繼電器	SR103系列	1組安全產品	3NO+1NC
安全控制器	SM302系列	3組安全產品	2NO
安全控制器	SM602系列	6組安全產品	2NO+4SO
說明	輸入產品急停按鈕，安全門鎖、雙手按鈕、安全光柵、安全墊、復位等
